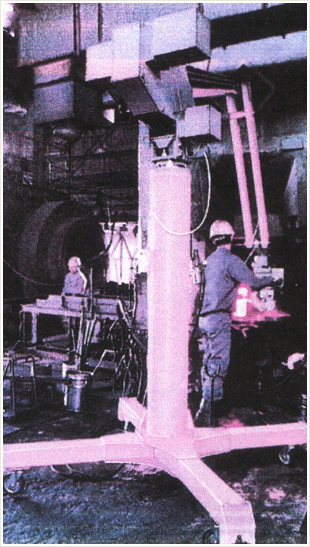

| 지상이동형(싱글링크식) |
|
 |
|
|

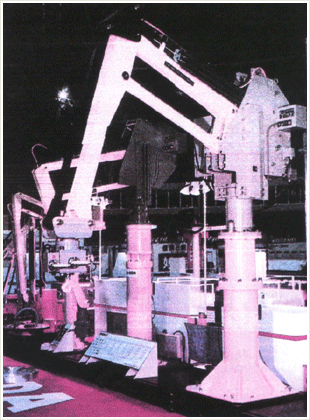

| 지상설치형(더블링크형식)
|
|
 |
|
|
| 천정설치형(싱글링크식)
|
|
 |
|
|
|
|
 |
| 75㎏, 150㎏, 250㎏, 375㎏,
500㎏, 1000㎏ |
|
|
|
 |
작업 도중에 작업물 무게가 변동하여도 자동 밸런싱이 가능하다.
다관절 방식 구조로 작업의 정밀 · 신속성을 유지하여 작업효율이
높다.(일반리프타의 5배정도)
간단한 구조로 제작되어 누구나 쉽게 조작이 가능하다.
비교적 고중량(1톤이내)의 모델도 제작이 가능하다.
용도에 따라각종 어태치 핸드 및 작동범위, 회로변경이 가능하다.
인체공학을 응용한 다관절 구조로 제작 되므로 고령자등 누구나 조작이
용이하다.
물류 이송작업의 정밀, 신속성이 우수하여 작업효율이 매우 높습니다.
정지 및 이동시 무중력 상태를 유지, 매우 안전합니다.

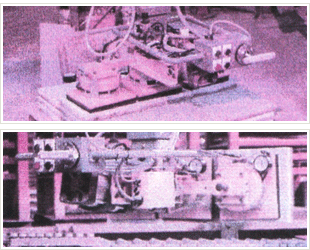

작업 반경 조절 범위가 매우 넓고, 용도에 맞게 다양한 ATTACHMENT
HAND 장착이 용이하다.
고중량 리프팅 작업에 적합한 모델입니다.(표준사양 : 75㎏, 150㎏,
250㎏ 주문사양 : 375㎏, 500㎏/1TON/2TON/2.8TON)
|
|
|
|
 |
|

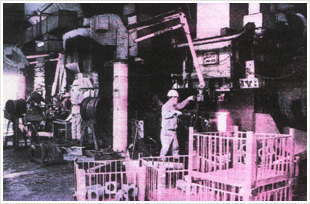

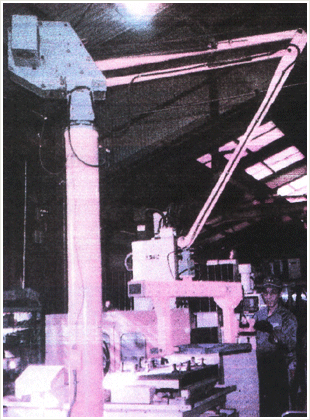

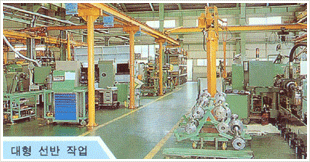

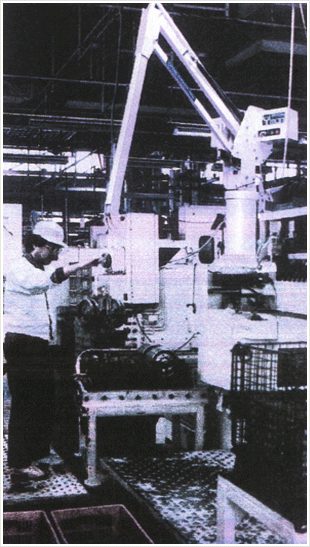

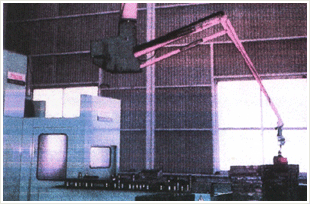

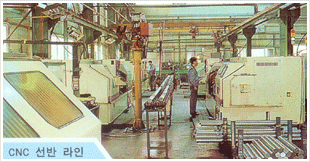

공작기계 작업물 공급 |
드럼통 핸들링 |

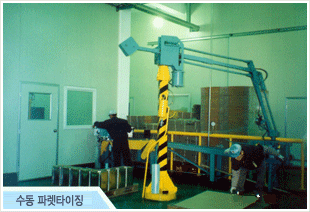

박스 팔레타이징 |
|
철판 운반 |
치구 운반 |
단(주)주품 핸들링 |
|
공구 핸들링 |
기계 조립 |
텔레비젼, 냉장고 조립 |
|
대형 기계 핸들링 |
엔진 탑재, 이재 |
미숀 탑재, 이재 |
|
위험물 핸들링 |
각종 방폭 작업 |
약품 첨가물 작업 |
|
식품 첨가물 작업 |
파이프 접합 작업 |

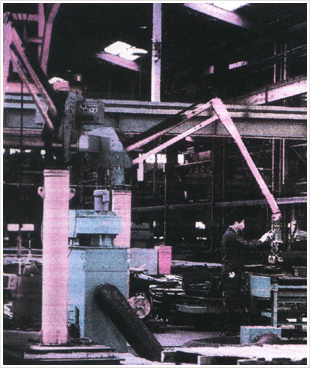

대형 드릴링 작업 |
|
도금조 작업물 취급 |
창고 입출고 작업 |
동판물 핸들링 |
|
주물용액 유입 작업 |
고온 열작업 |
냉동실 작업 |
|
무균실 작업 |
조립주택 작업 |
|
|
|
|
 |
| SINGLE
LINK형 |
형식
( )는 천정형 |
최대
가반중량 |
치수 |
본체
중량 |
| A |
B |
C |
D |
E |
F |
G |
| BMF
(BMC)- 75 |
75㎏ |
3460 |
1520 |
350 |
1715 |
525 |
2840 |
3560 |
173㎏ |
| BMF (BMC)-
150 |
150㎏ |
3460 |
1520 |
350 |
1715 |
525 |
2840 |
3560 |
229㎏ |
| BMF
(BMC)- 250 |
250㎏ |
3490 |
1520 |
350 |
1715 |
544 |
2945 |
3630 |
335㎏ |
| BMF (BMC)-
375 |
375㎏ |
3490 |
1520 |
350 |
1715 |
544 |
2945 |
3670 |
390㎏ |
| BMF
(BMC)- 500 |
500㎏ |
3950 |
1750 |
300 |
2040 |
830 |
3215 |
4150 |
1200㎏ |
| BMF (BMC)-
1000 |
1000㎏ |
3950 |
1750 |
300 |
2040 |
830 |
3235 |
4150 |
1400㎏ |
|
|
| DOUBLE
LINK형 |
형식
( )는 천정형 |
최대
가반중량 |
치수 |
본체
중량 |
| C |
E |
A
B D F G |
| BMF (BMC)-75 |
75㎏ |
411 |
600 |
Single
Link형과 동일 |
190㎏ |
| BMF
(BMC-150 |
150㎏ |
403 |
600 |
252㎏ |
| BMF (BMC)-250 |
250㎏ |
389 |
634 |
380㎏ |
| BMF
(BMC)-375 |
375㎏ |
384 |
634 |
430㎏ |
| BMF (BMC)-500 |
500㎏ |
314 |
955 |
1320㎏ |
| BMF
(BMC)-1000 |
1000㎏ |
311 |
955 |
1540㎏ |
|
|
|
 |
| 구분 |
BMF
- 075 |
BMF
- 150 |
BMF
- 250 |
BMF
- 375 |
| 최대작업반경 |
2240R(2315) |
좌동 |
2259(2349) |
좌동 |
| 최소작업반경 |
525R(634) |
좌동 |
544R(634) |
좌동 |
| 수직작업범위 |
1520R |
좌동 |
좌동 |
좌동 |
| 수평작업범위 |
360 °
|
360 ° |
360 ° |
360 ° |
| 가반중량 |
75㎏ |
150㎏ |
250㎏ |
375㎏ |
| 최대허용MOMENT |
180㎏-m |
350㎏-m |
600㎏-m |
880㎏-m |
| 사용공압 |
5.5~6.5㎏/㎠ |
좌동 |
좌동 |
좌동 |
| 본체중량 |
173㎏(190 |
229㎏(252) |
335㎏(252) |
390㎏(430) |
| 고정기둥중량 |
72㎏ |
105㎏ |
132㎏ |
165㎏ |
| 캐스터식중량 |
92㎏ |
130㎏ |
|
|
|
|
| * ( )안은
DOUBLE LINK 의 경우임. |
|
|
|
|
|
|
|
|
|
|
